系统M+ 高端偏轴入户门五金的不二选择

荷兰 FritsJurgens 系统 M+ 70mm 系列重型偏轴门五金

产品介绍

隐形设计

    • 铰链组件完全嵌入门体内(门底/顶部铣槽),仅需表面安装小型顶/地板,实现极简美学。
    • 地板螺丝仅需嵌入8mm,兼容地暖系统;顶板嵌入天花板18mm。

高承重调节

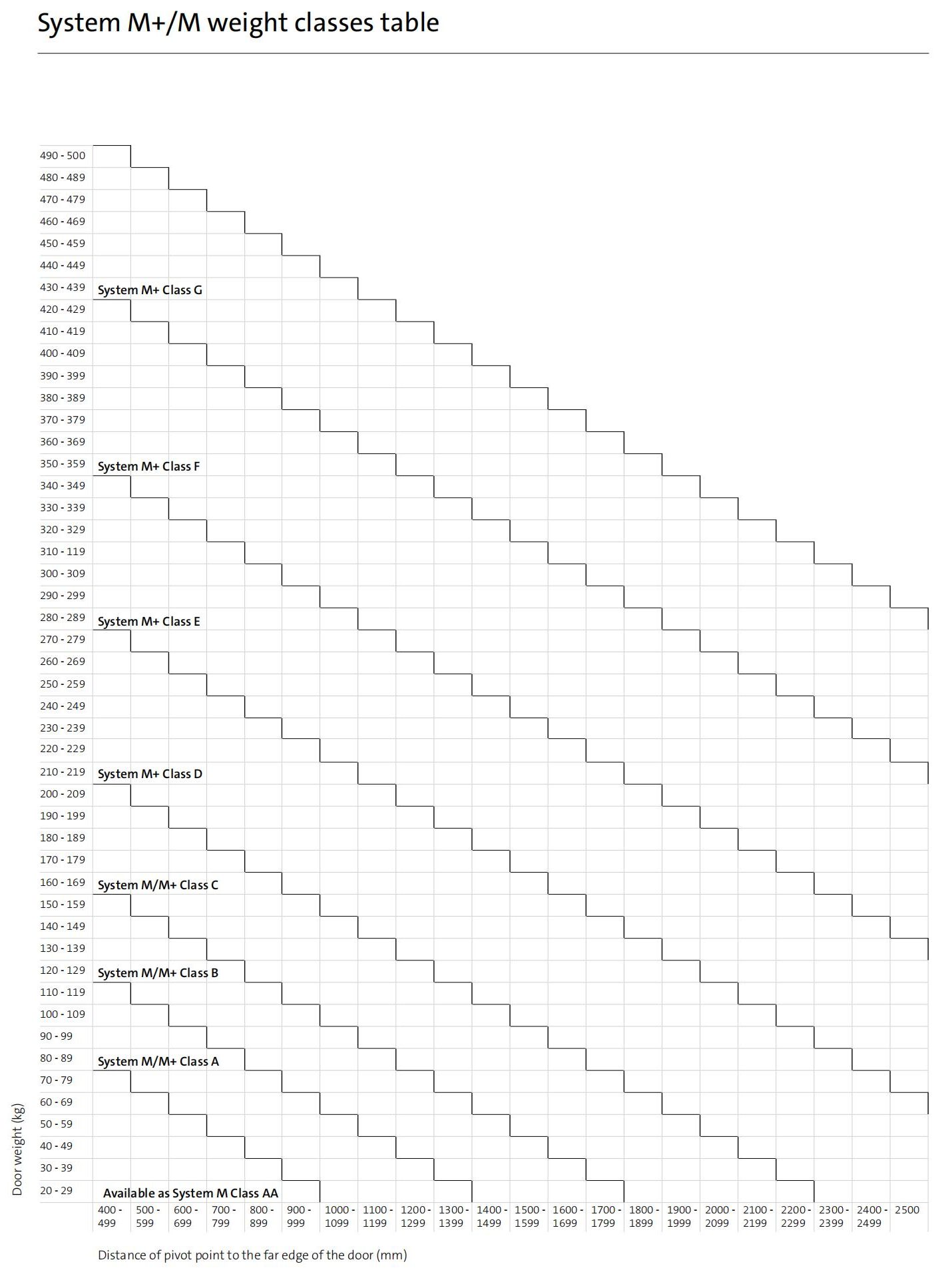

    • 承重范围:20-500 kg,适配轻质门(如玻璃)至重型门(如实木、金属)。
    • 核心组件:底部枢轴(Class C-G)与顶部枢轴协同支撑,可侧装或中置安装。

流畅控制技术

    • FlowMotion®液压技术:液压阻尼缓冲(Damper Control)保护墙面,软闭合确保关门平顺。
    • 30° Speed Control:门体开启后自动轻柔回位至0°。
    • Latch Control:闭门前段加速,确保锁舌精准咬合。

灵活性适配

    • 单/双向开门:单开(Single-acting)需外置止位件,双开(Double-acting)支持90°双向停驻。
    • 兼容材质:木门、金属门、玻璃门等,住宅/商业场景通用。

设计指导

尺寸规范

参数
要求
门厚最小值
40 mm(适配32mm厚铰链系统)
顶部缝隙
4-10 mm(需防下垂)
底部缝隙
7-11 mm(根据所选地板板型号)

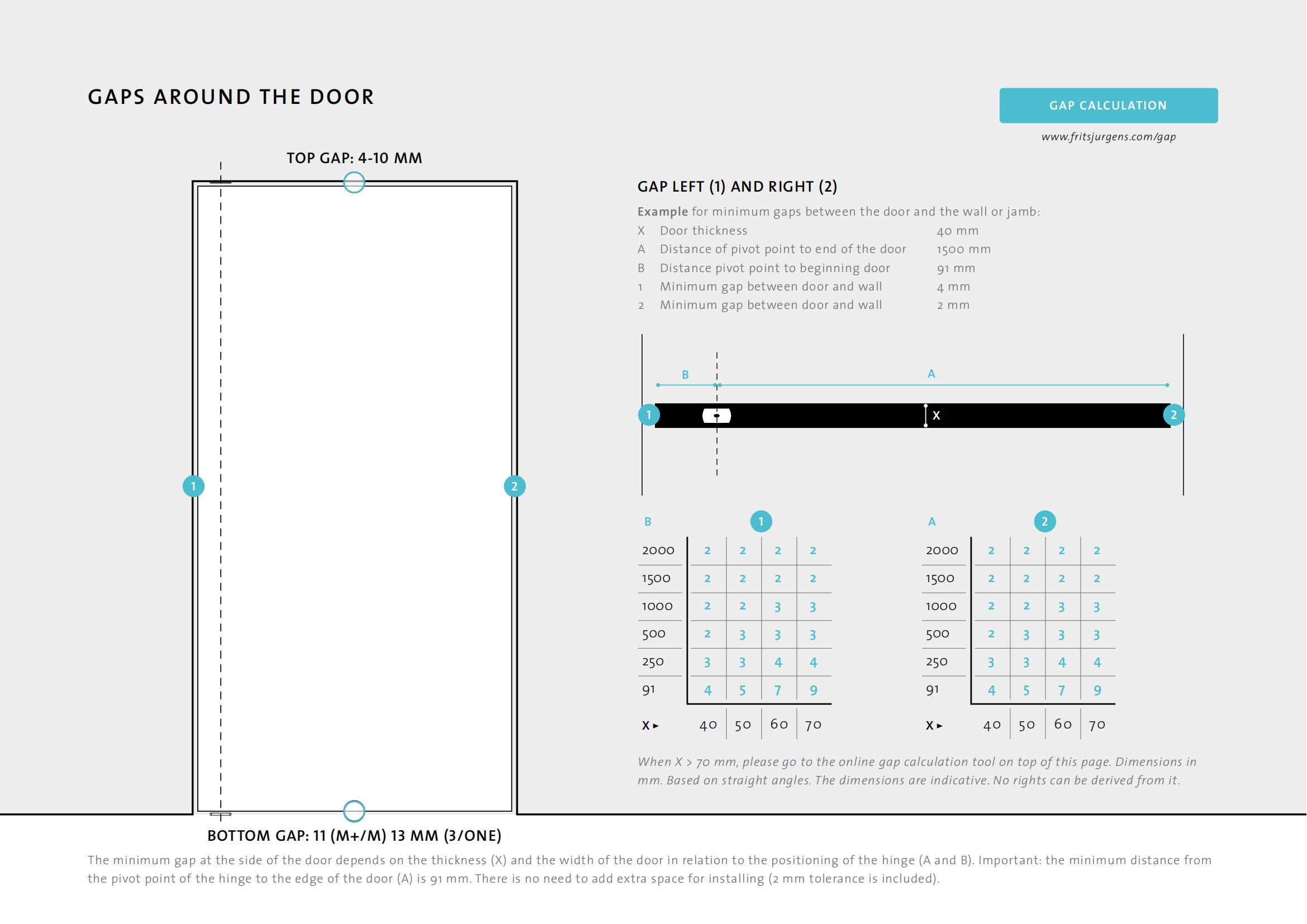

门缝计算

      • 左右侧缝:根据门厚(X)、枢轴位置(A/B)自动计算,需满足 A≥91mm(70mm枢轴至门边最小距离)。
      • 例:门厚40mm,宽度1500mm,枢轴距门边91mm时,最小左右侧缝分别为4mm/2mm。
      • 在线工具:www.fritsjurgens.com/gap(门厚>70mm时必用)。

组件选型

组件类型
型号示例
功能说明
底部枢轴
BP.M+.70.C.X.XX
70mm轴心,适配Class C-G门重
顶部枢轴
TP.X.70.G.X.XX
反向安装可隐藏于门
地板板
FP.M.X.X.FR.SS
11mm圆角,兼容密封条
顶板
CP.X.X.G.S.SS
表面安装,不锈钢色

安装指导

铣槽要

底部枢轴槽

    • 尺寸:≥70mm长×32.4mm宽×18.1mm深,预留R8圆角。
    • 距门边≥70mm,轴心对准位置误差±5mm。

顶部枢轴槽

    • 尺寸:240.4mm长×32.4mm宽×23.4mm深,含4个R8.2固定孔。

关键步

安装地板板

    • 使用FJ.FP.Pe.8膨胀螺栓固定,调整地板水平与门体垂直。
    • 密封处理:若需安装防尘条(如外门),选择FP.M.X.X.FS/FR型地板板。

固定枢轴

    • 底部:插入枢轴杆并锁紧四颗Ø8mm螺丝,通过侧向调节孔微调±5mm。
    • 顶部:使用TP.X.70.G.X.XX顶板固定,需保持顶部缝隙4-10mm。

液压系统调校

    • Damper Control:逆时针调节增强开门阻尼,顺时针减少阻尼。
    • 30° Speed Control:通过FJ.MT.AC.M+工具调节关门速度。

工具清

工具型号
用途
FJ.MT.AK5x24
液压压力调节
FJ.TX.4.0X50.PKDD
高强度自攻螺丝(M4×50mm)
FJ.MT.AS.M
轴向校准夹具

注意事项

    • 防下垂设计:安装后需定期检查顶部间隙,避免门体因重力变形。
    • 材质兼容:木门建议预埋金属加强件;玻璃门需配合专用适配器。
    • 润滑维护:系统免维护,极端环境下可每5年注入专用润滑脂。

附件:完整安装图纸及参数表请参考原厂手册,技术咨询联系
