Swing 9322 - 47.14

不会卡边,旋转折叠桌五金就选 OMGE 这款

产品介绍

品牌:意大利 OMGE

型号:Swing9322

规格:600/900/1200

最大承重:120KG

台面短边宽度:600-1200 mm

台面建议厚度:40mm 以上

产品设计旋转角度:90°(五金可360°旋转)

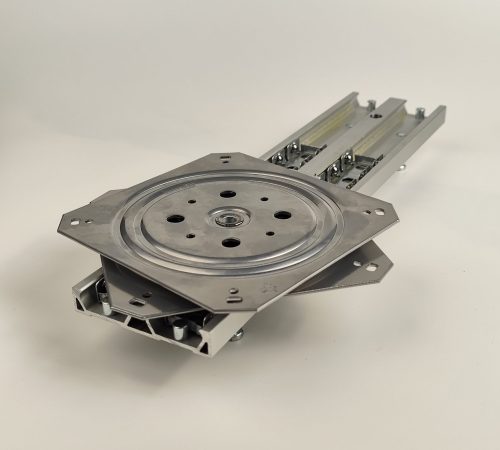

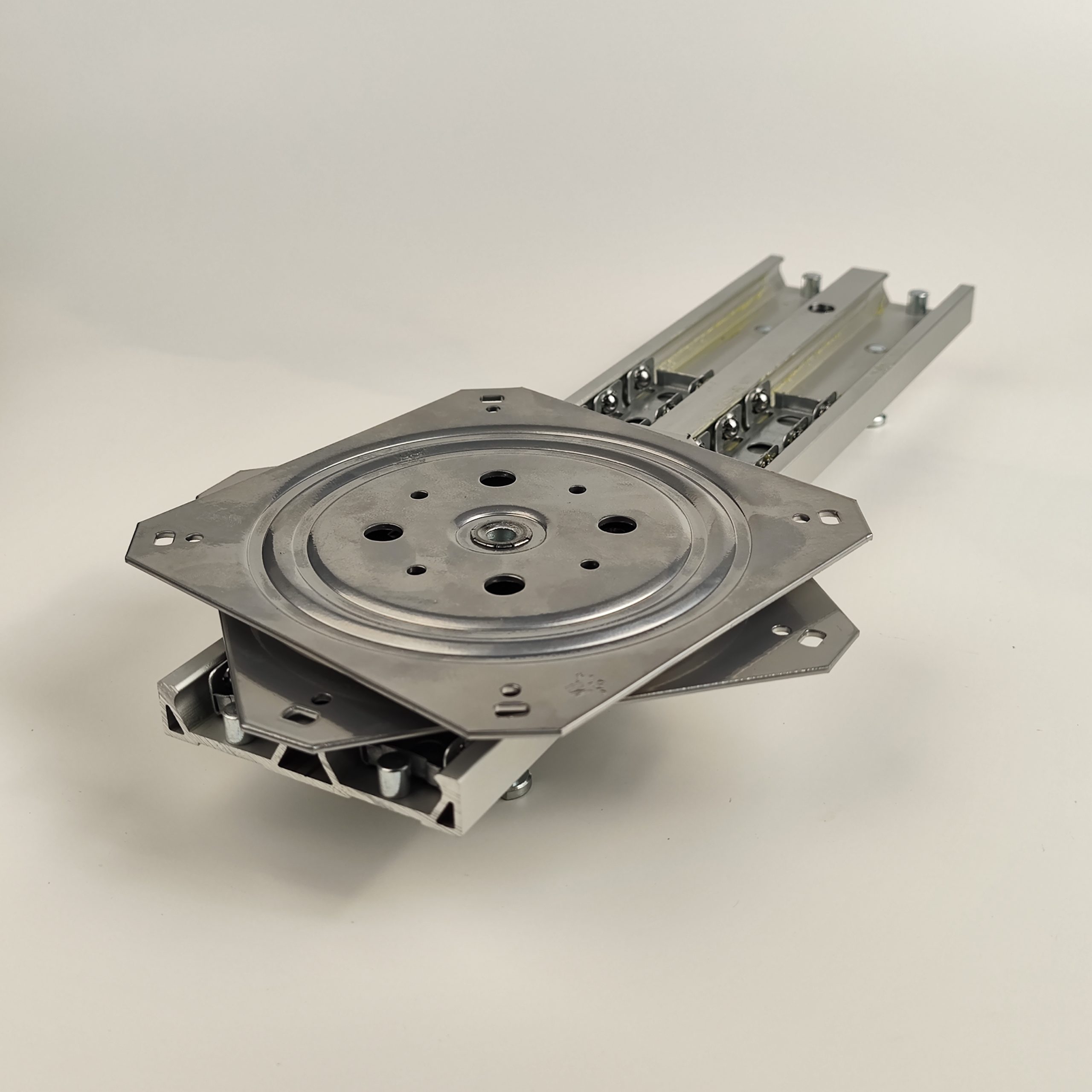

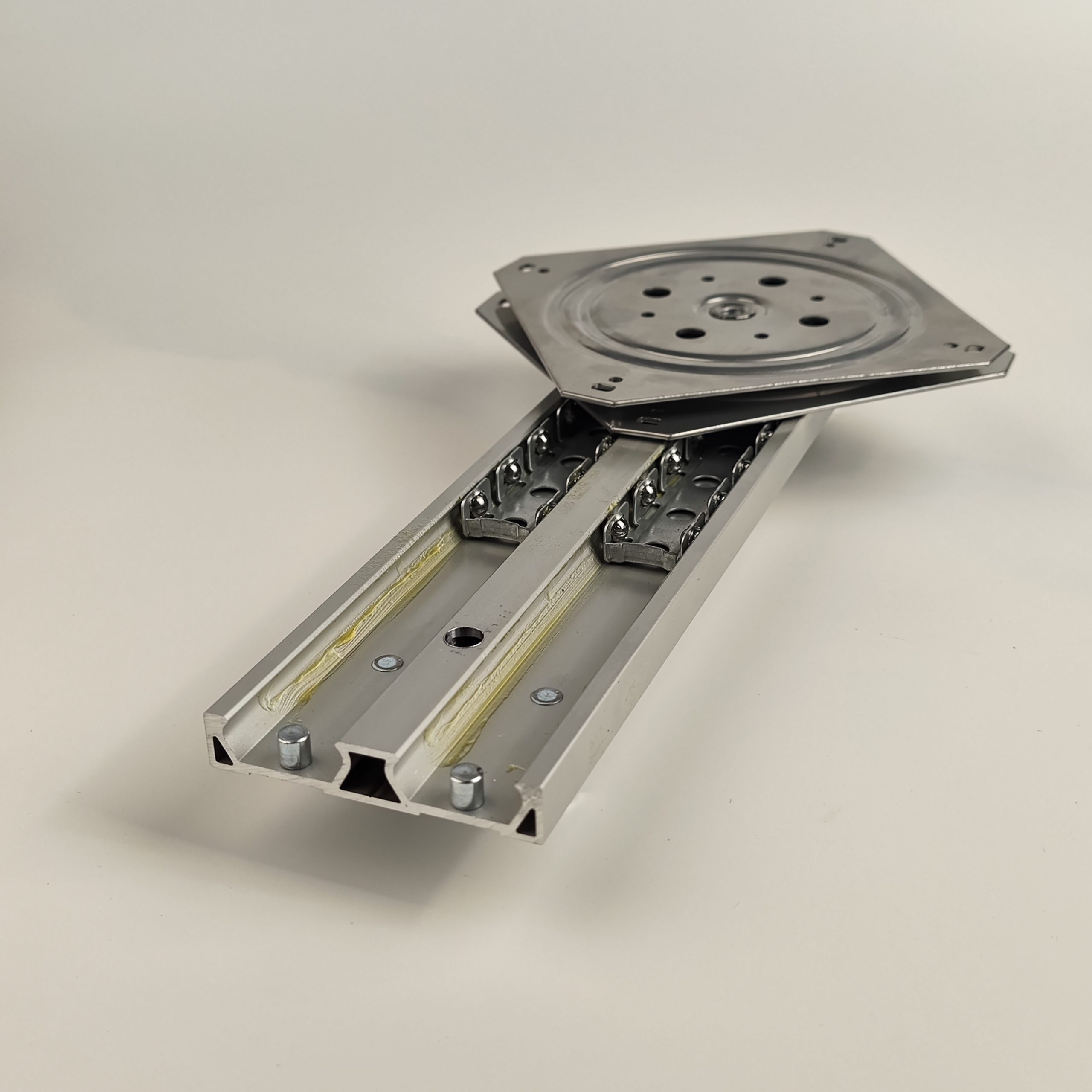

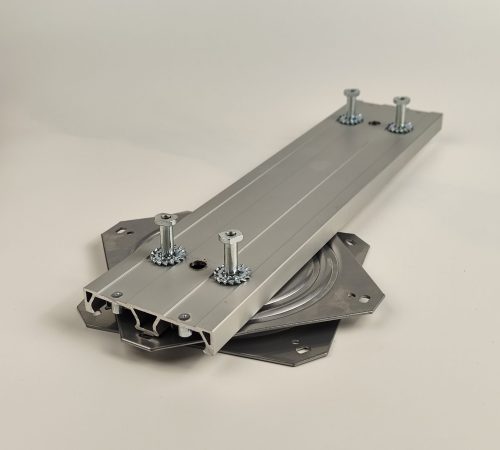

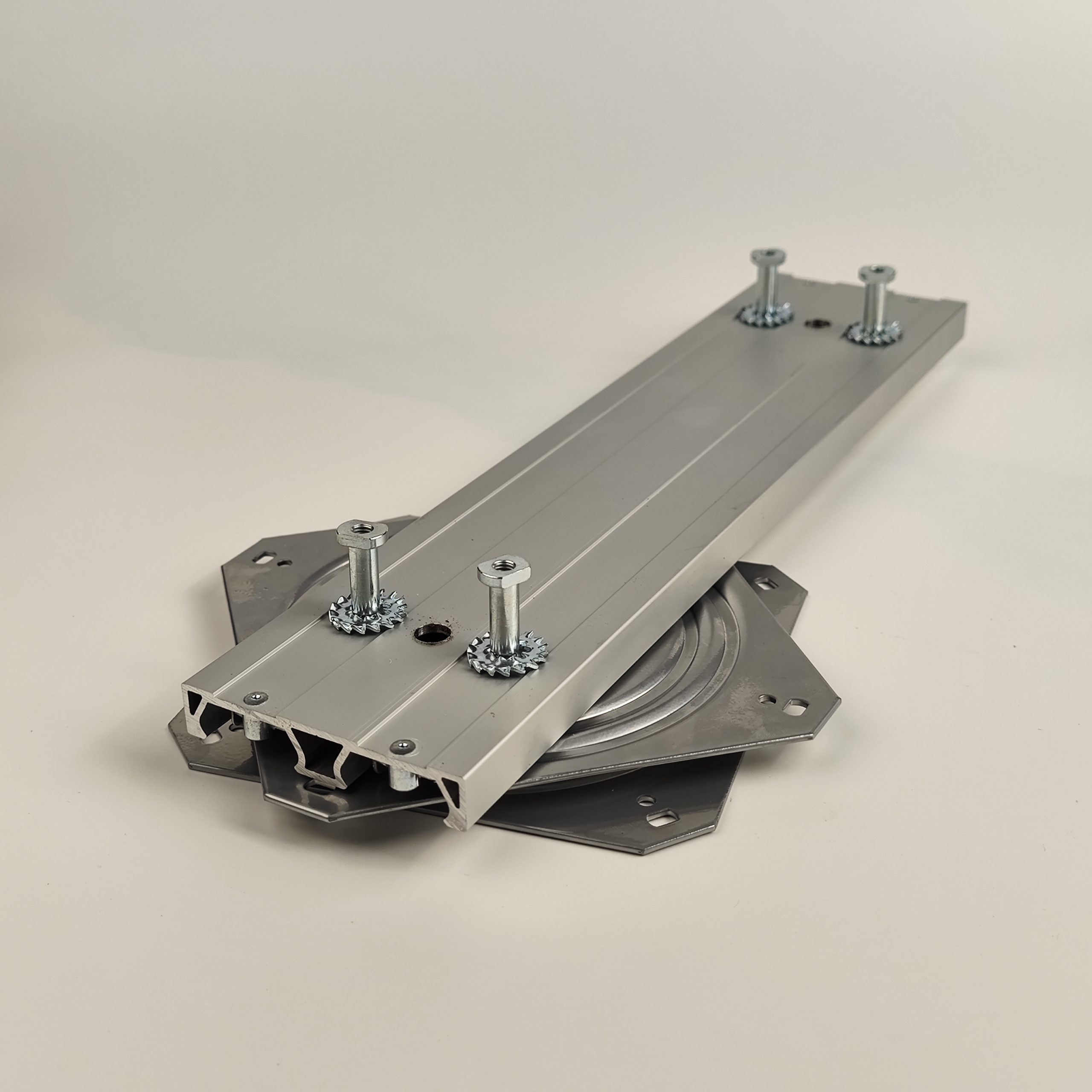

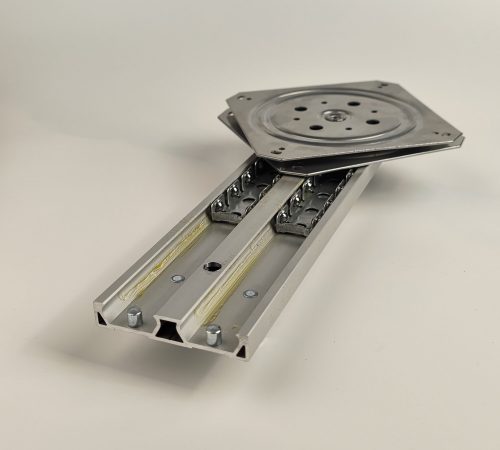

产品展示

Swing 9322是一种用于滑动和旋转表面的机械装置,具有高稳定性和负载能力。避免由于定位在角落或靠墙而导致的功能限制。

在家庭或工作环境中找到了它的自然用途,目的是在没有空间的地方创造空间,并为设计和空间需求添加功能。

该产品使用的多功能性是设计师和工程师手中的完美工具,他们是实现新技术或设计解决方案的关键。

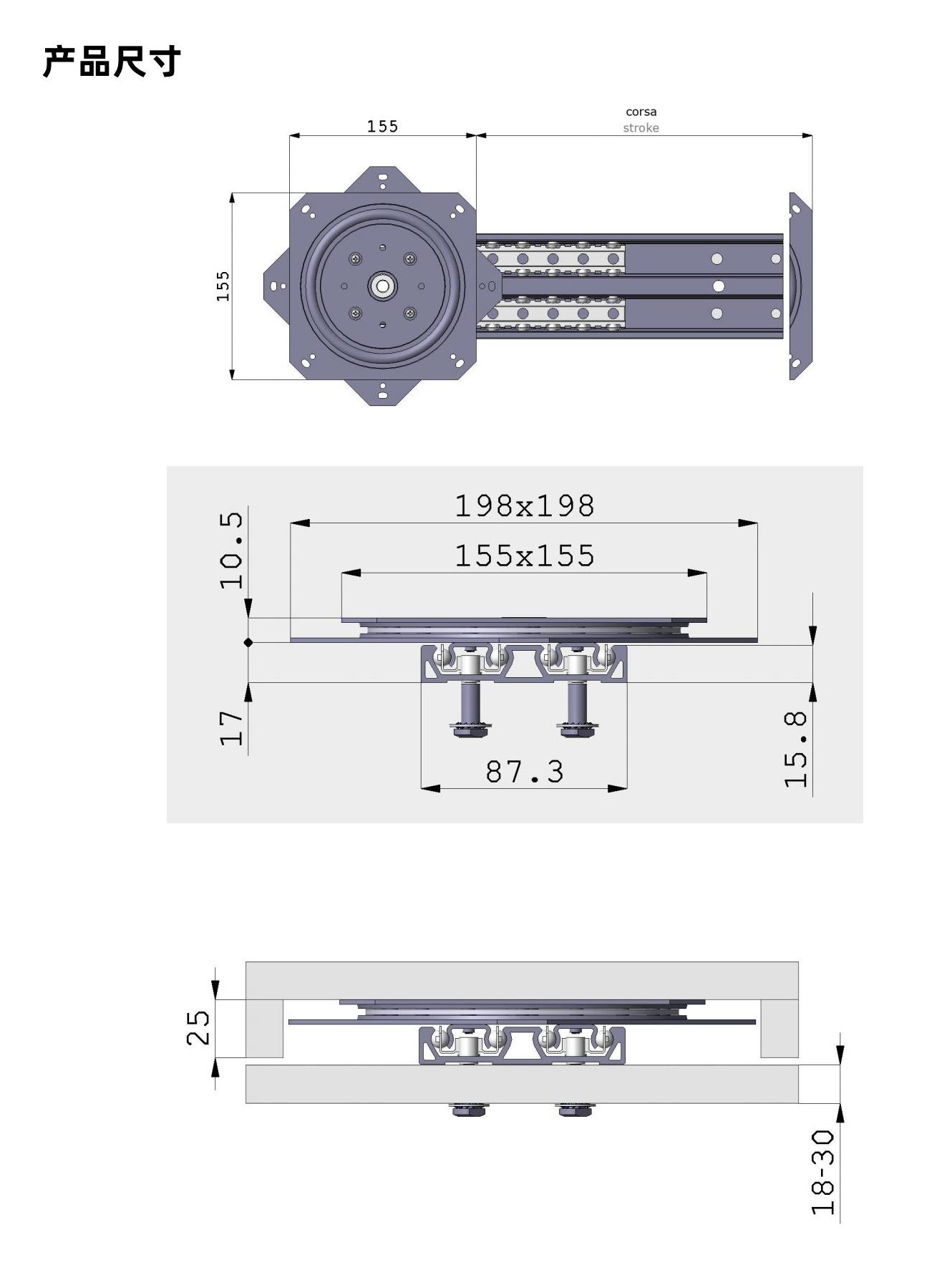

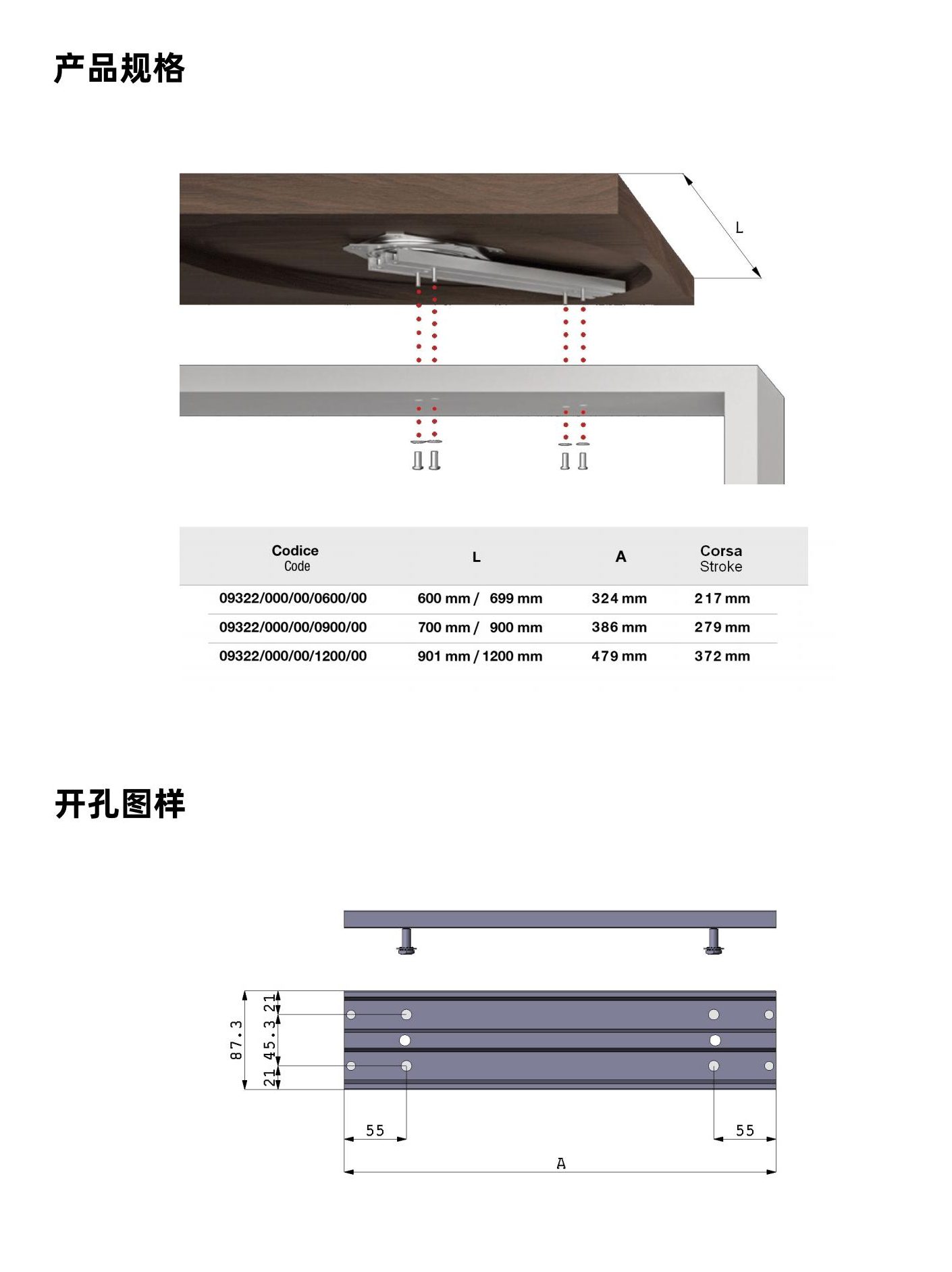

五金尺寸

安装指导

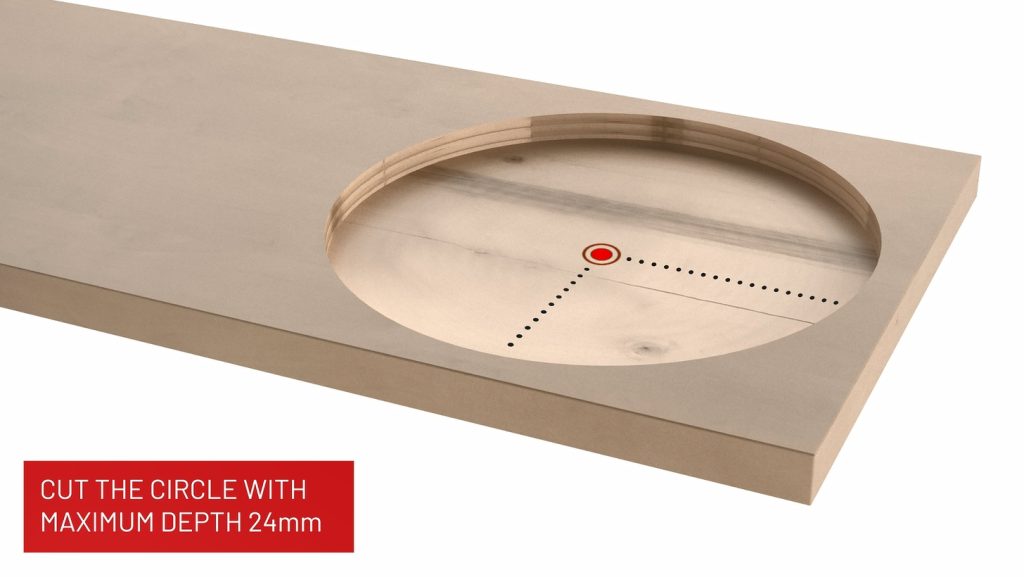

台面底部需要开圆形槽,深度最大24MM

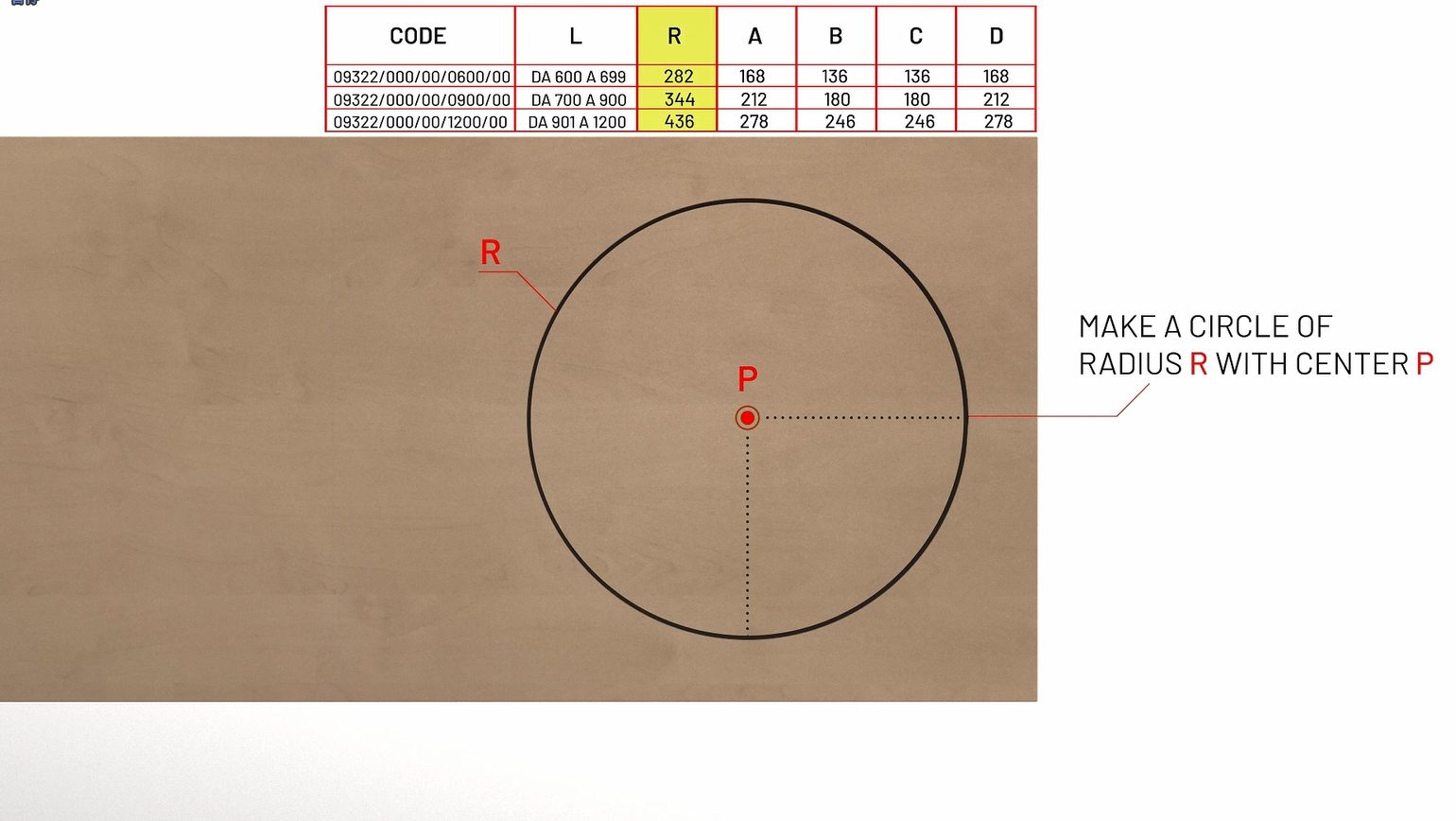

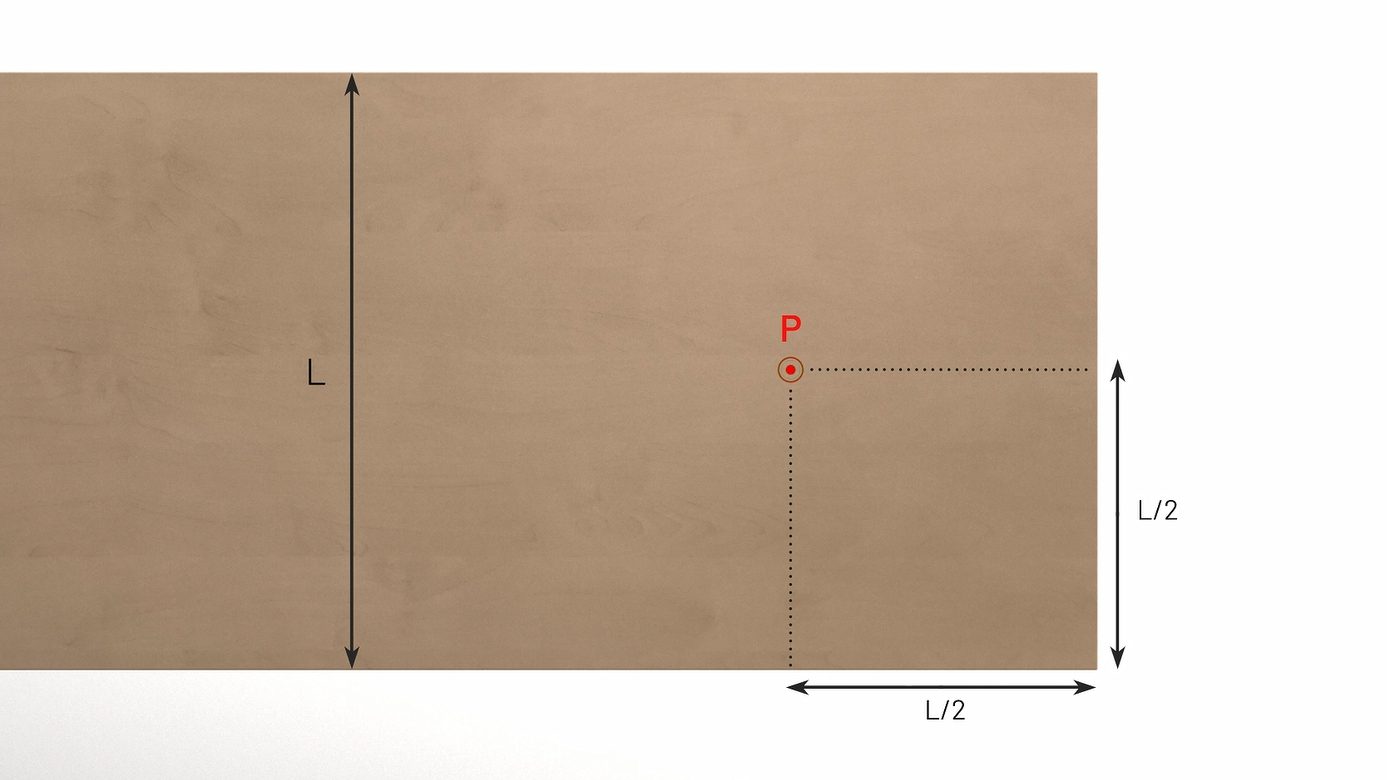

圆形槽中心P距两边距离为:台面短边长度1/2

圆形槽半径R尺寸

600规格五金:282mm

900规格五金:344mm

1200规格五金:436mm

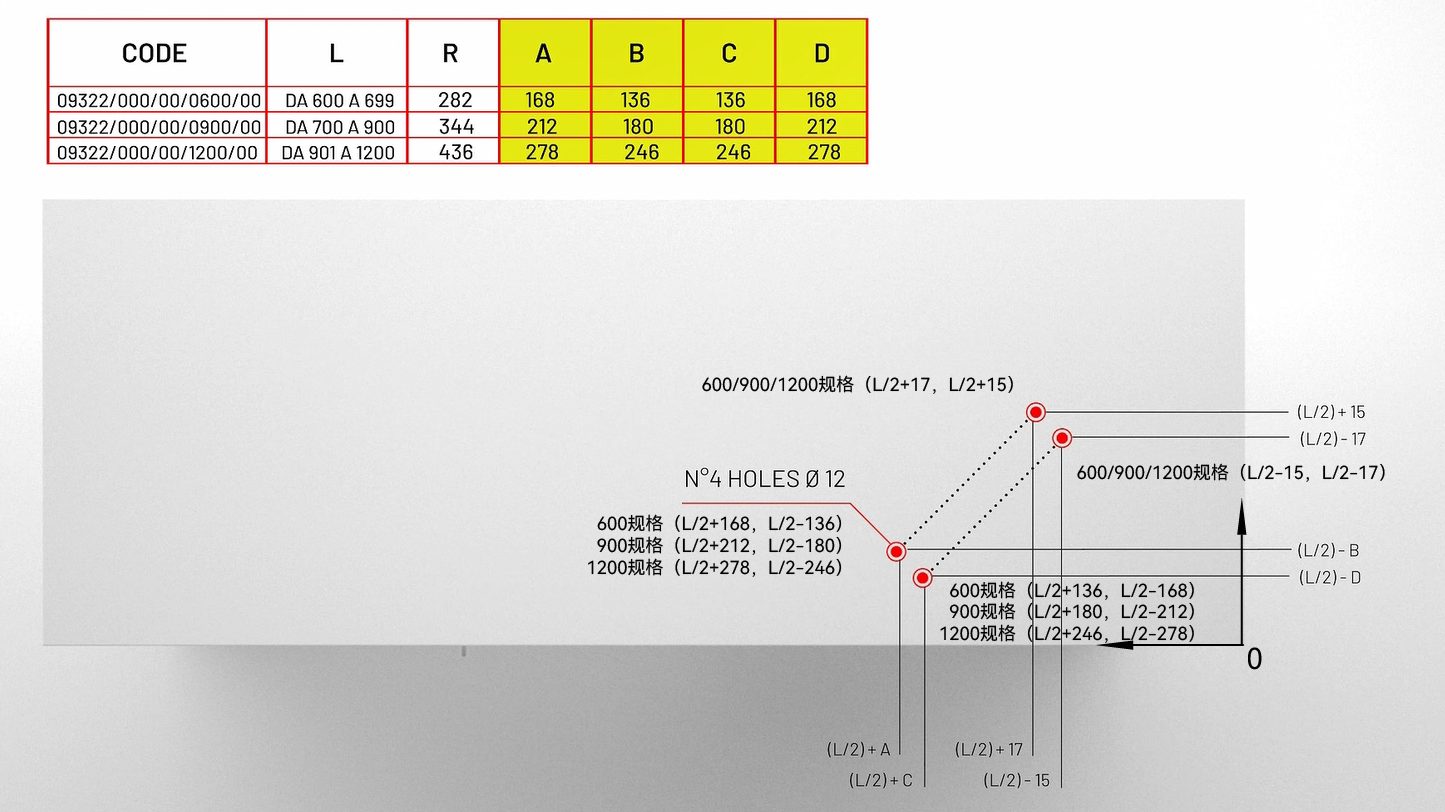

底部桌面固定螺栓开孔直径φ12mm

具体位置参考表格坐标,L为台面短边长度

右下角为坐标系0点,尺寸详见图中坐标数据
